广芯微电子近日正式推出面向紧凑工作场景的高性能兼具低功耗的ARM Cortex-M4 MCU新型号—UM32G421-KCU7。该型号MCU采用4mm×4mm QFN32封装，以204MHz主频实现255 DMIPS与702 CoreMark跑分（同级市面产品CoreMark普遍＜500）和256KB eFlash+64KB SRAM（8KB可配Retention SRAM，32KB可配CCM-SRAM）的超强配置，在同等尺寸与管脚数的市场中树立全新标杆，为高性能电机控制、数字电源、智能传感、可穿戴设备等场景提供“微型化+高性能”的理想解决方案。

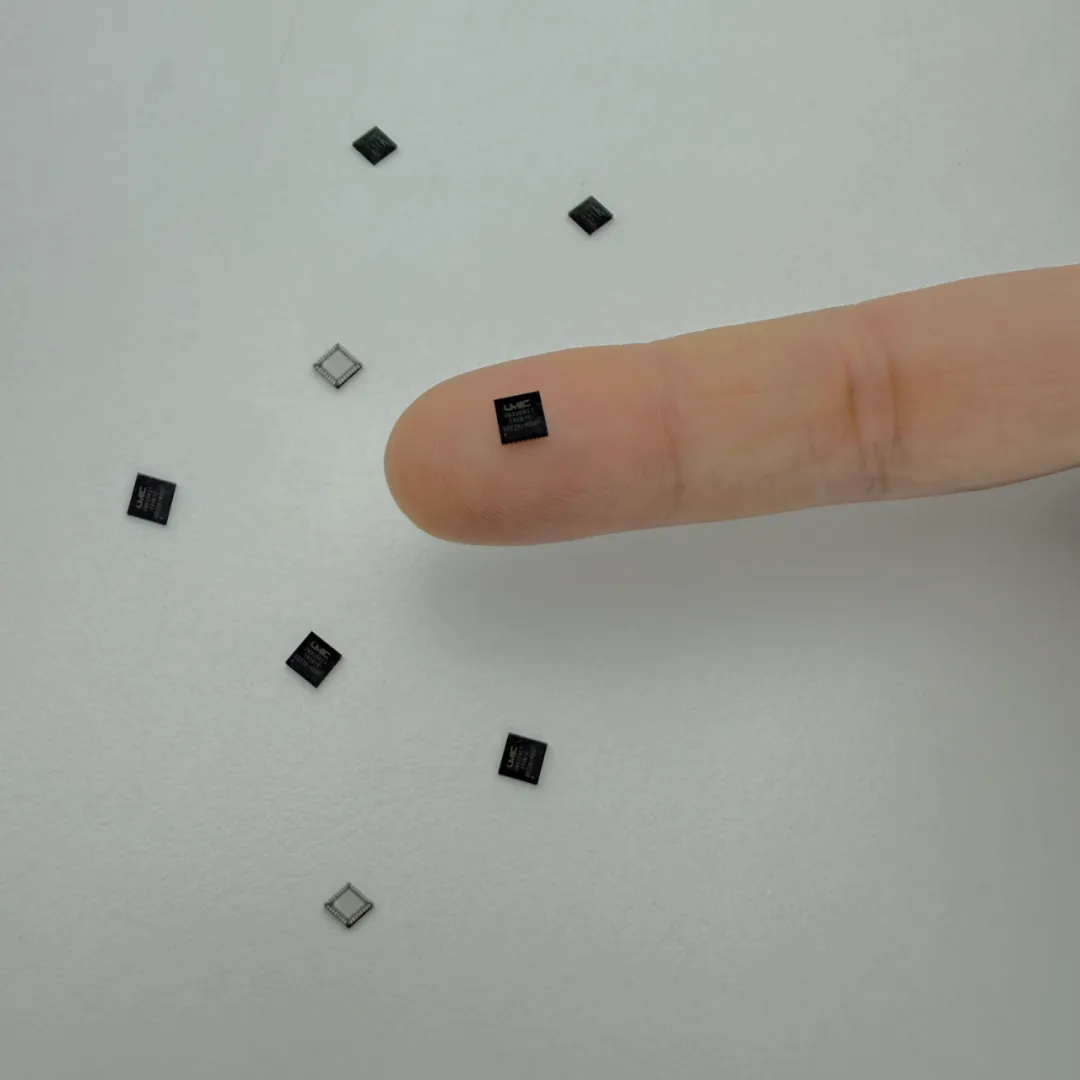

“小身材”释放“大能量”
UM32G421-KCU7芯片资源细节如下图所示。

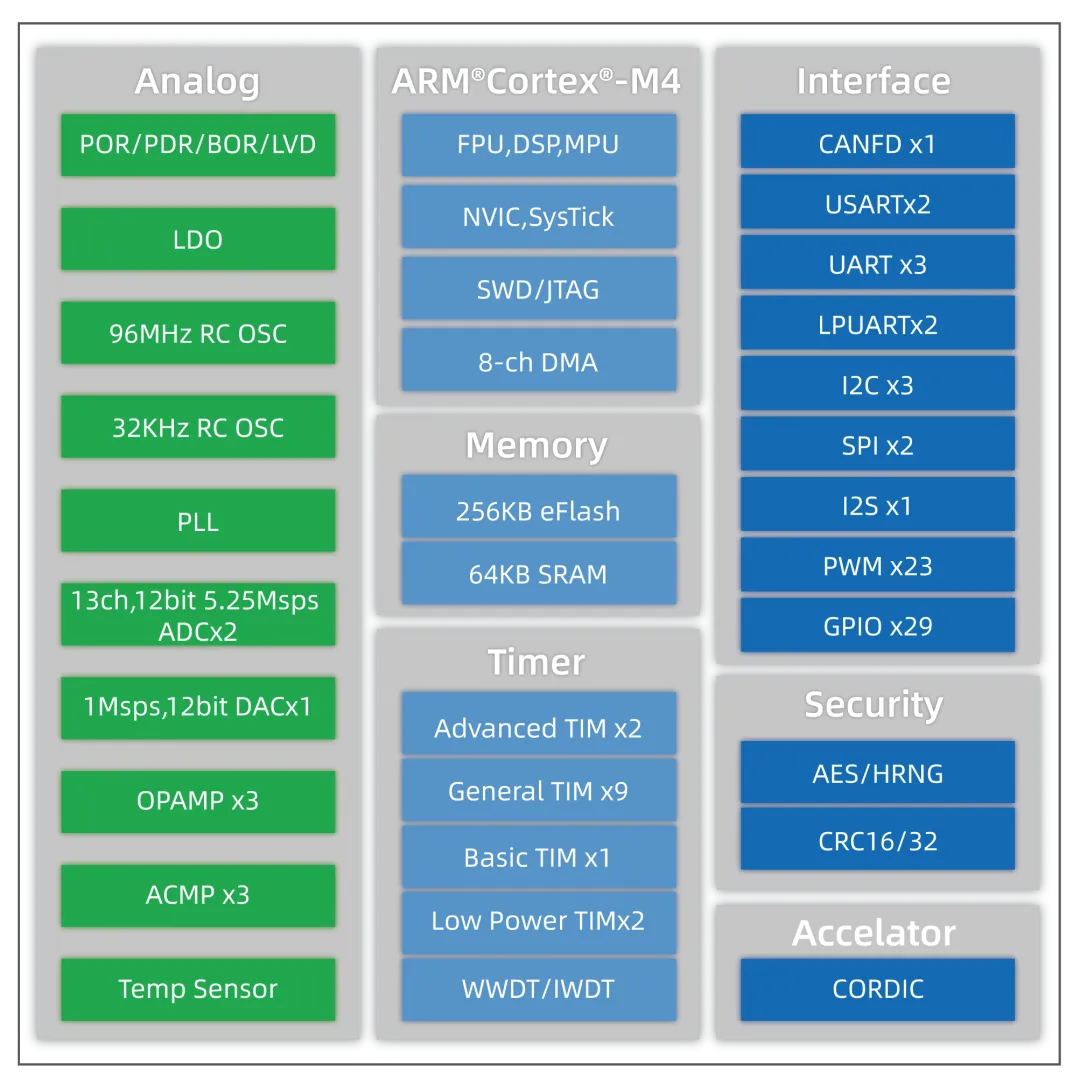

UM32G421-KCU7资源框图
1、方寸之间，“劲”显不同
UM32G421-KCU7搭载ARM Cortex-M4内核，内置单精度FPU和硬件DSP指令单元，支持内存保护单元（MPU），在16mm²的方寸之间，CoreMark跑分突破700大关（3.445分/MHz）。配合2KB指令Cache，0等待周期取指设计，代码执行效率提升40%。其255DMIPS算力与坐标旋转计算CORDIC硬件加速器，可轻松应对复杂算法（如FOC电机控制、LLC谐振变换器、FSBB变换器、各种实时信号处理）和多任务调度，突破该尺寸下微型MCU的性能边界。
2. 低功耗与高性能的"黄金平衡"
高性能难以兼顾低功耗？该芯片待机电流仅1.5μA，工作能耗低至50μA/MHz，满足可穿戴设备的长续航需求；它具备Sleep/Stop/Standby/DeepStandby多级低功耗模式，结合LPTIMER、LPUART等外设，实现"始终在线"的智能感知；VBAT供电备份支持20×32位寄存器和8KB SRAM，确保关键数据在关机时零丢失。
3. 模拟信号链"全栈能力"，简化系统设计
UM32G421-KCU7实现 "ADC+CMP+PGA+DAC"全信号链内置集成。2个高采样率5.25Msps 的12-bit SAR ADC + 12位1Msps DAC，支持13路外部通道和4路内部通道（含温度传感器、VDDH/VBAT监测）；3个OPAMP模块可灵活配置运算放大器、最高x64的单端PGA、模拟比较器或BUFFER，配合3个50ns快速比较器ACMP（最多可配置为6个快速ACMP），实现纳秒级信号响应，满足高速过流保护、谐振转换等精密控制需求；1.5/2/2.5/3V可调参考电压基准和IO采样Failsafe架构，适配工业级严苛环境。
4. 丰富外设与高速通信，打造"一芯多用"生态
8Mbps CAN-FD + 2×60Mbps SPI + 3×UART/2×LPUART，满足工业总线、高速数据传输需求；3个I2C和1个I2S适配更灵活的应用场景。
5. PWM控制艺术
双eQCT定时器支持4对硬件移相互补PWM，1.736ns分辨率（576MHz时钟），死区时间精度达3.47ns，非常适合搭配GaN/SiC器件实现高效数字电源控制。9路通用PWM+3组硬件移相输出，完美适配高载频、高转速三相电机FOC+编码器同步采样。576MHz高精度HRCAP捕捉开关电源浪涌信号，响应速度较通用定时器提升数十倍。
6. 安全可靠、保驾护航
硬件AES-256+CRC32+128位UID构成硬件安全引擎，配合多重读写保护机制，支持代码加密存储与安全启动； 1.8 ~ 3.6V宽工作电压，具备5KV HBM/1.5KV CDM抗静电能力，适应-40~125℃极端环境，严苛工业场景应用无虞。
7. 开发生态，无缝集成
开发工具链：
UM32G421-KCU7原生支持业界领先的开发工具链，包括Keil µVision (MDK-ARM) 和 IAR Embedded Workbench for ARM。开发者可以立即在其熟悉且功能强大的Keil或IAR环境中创建项目、编写代码、进行调试（包括JTAG/SWD接口支持）以及代码优化，实现从原型设计到量产的顺畅过渡，显著提升开发效率。
专用自研隔离DAP下载器 + 可视化调试平台：
隔离保护：下载器采用电气隔离设计，信号隔离5KV，电源隔离1.5KV，有效保护您的开发主机和目标设备，杜绝因意外地线回路或电平不匹配导致的烧毁风险，确保烧录与调试安全可靠。

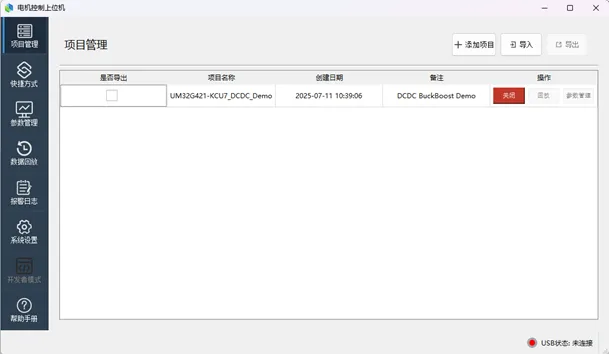

可视化一键下载：配套开发的专属上位机平台提供了直观的用户界面，摆脱命令行操作的繁琐，实现固件选择、配置设定、进度跟踪的可视化一键下载，大大简化烧录流程，操作友好高效。
实时波形调试利器：内置强大的波形查看与分析功能。开发者无需额外逻辑分析仪，即可在上位机界面实时捕获、可视化显示MCU关键引脚或内部变量的波形数据（如ADC采样值、PWM输出、通讯信号、自定义变量等），极大便利了对时序、信号质量与算法行为的分析与调试。
调试效率飞跃：该集成解决方案实现了从固件下载到关键信号调试的无缝闭环，显著提升开发效率和问题定位速度，使复杂的嵌入式调试变得更加直观高效。
结语：
广芯微本次推出的UM32G421-KCU7凭借其高主频、低功耗、高集成度的特性，重新定义了小体积MCU的性能边界。在4x4 QFN32封装内，集成204MHz主频内核、256KB eFlash/64KB SRAM、双高速采样ADC、多类型模拟信号处理单元、硬件移相1.736ns分辨率的PWM、CORDIC硬件加速计算单元与AES128/258加密模块，搭载丰富的通信及外设接口，实现了性能密度与系统级集成的差异化能力。其支持-40~125℃宽温工作范围及工业级抗干扰能力，可满足工业自动化、智能传感等严苛场景的长期稳定运行需求。
在嵌入式技术向小型化、高性能化持续演进的背景下，UM32G421-KCU7以“小尺寸释放大能量”的差异化定位，为开发者提供了在有限空间内实现复杂算法、高精度控制与多任务处理的可靠平台。无论是电机控制、数字电源管理，还是可穿戴设备与边缘计算节点，该芯片均展现出卓越的适配性与扩展性，为下一代智能硬件创新提供坚实的技术底座。
